西门子V20变频器的组成
发布时间:2022-04-01        浏览次数:17        返回列表


变频器(Variable-frequency Drive,VFD)是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成。

变频器靠内部IGBT的开断来调整输出电源的电压和频率,根据电机的实际需要来提供其所需要的电源电压,进而达到节能、调速的目的,另外,变频器还有很多的保护功能,如过流、过压、过载保护等等。随着工业自动化程度的不断提高,变频器也得到了非常广泛的应用。


典型应用

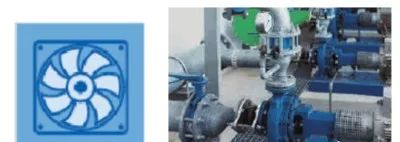

1、离心泵、径流式流式风机、压缩机、太阳能水泵等

优点:

(1)电源故障后的自动再启动和捕捉再启动功能保证变频器的高可用性

(2)通过监控负载转矩实现皮带断带检测

(3)水泵气穴保护

(4)防培功能

(5)PID控制(例如,温度、压力、流量)

(6)PID自整定功能实现控制器参数的优化

(7)休眠模式可以在帶求较低的情况下使电机停转

(8)多泵级联控制可以增加两个固定转速的驱动

(9)霜冻和冷凝保护功能防止电机在极端环境条件下受潮

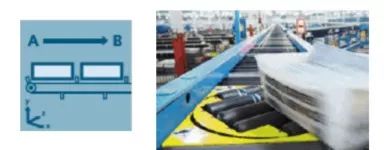

2、带式输送机、辊式输送机、链式输送机、跑步机、料斗式传送带等

优点:

(1)轻缓、平稳的加速,减少对齿轮单元、轴承、滚筒和辊轴的压力

(2)大的启动转矩

(3)通过制动电阻或者直流制动实现快速停车

(4)机械抱闸直接控制

(5)通过监控负载转矩实现皮带断带检测

(6)利用快速停车功能实现精准停车,不受控制周期的影响

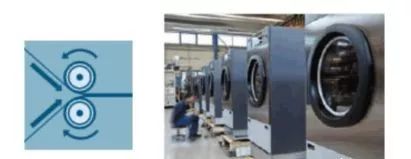

3、(1)加工制造业中的单个驱动

例如,轧钢、搅拌机和面机、压碎机、离心机

(2)用于商业电器设备上的单轴驱动

例如,烤箱、搅拌机、洗衣机等

(3)带有机械联动轴设备上的主驱动

例如,纺纱机,编织机等

优点:

(1)霜冻和冷凝保护功能防止电机在极端环境条件下受潮

(2)异常不停机模式能够保证不间断的加工生产,从而提高了生产效率

(3)通过共直流母线实现再生能量交换

(4)大的启动转矩适用于一些需求大启动转矩的场合

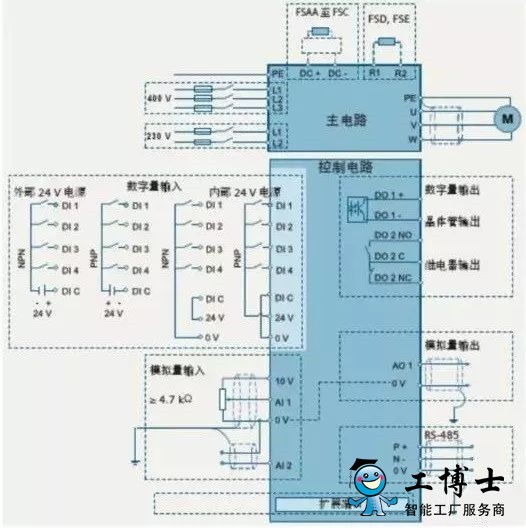

变频器接线图


任务

USS通信

S7-1200对所选的 SINAMICS V20过程数据控制数据进行周期性读/写访问,通过STEP7系统指令进行传输。***多可连接64个驱动器。

MODBUS通信

SIMATIC S71200对所选的 SINAMICS V20过程数据控制数据进行周期性读写访问,通过STEP7系统指令和MODBUS寄存器编号来触发数据的读写访问。

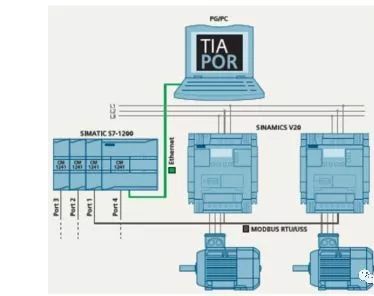

解决方案

通过附加到 SIMATIC S7-1200的***多三个CM1241通信模块以及一个CB1241通信板,可以建立与SINAMICS VA20变频器之间的USS或 MODBUS通信。


USS通信

可通过每个端口操作***多16个变频器。用户功能块使用STEP7系统指令 USS_PORT、 USS_DRT、USS_RPM和USS_WPM


MODBUS通信

可通过每个端口***多连接32个变频器(若使用中继器,可达到247个)。用户功能块使用STEP7系统指令MB_COMM_LOAD和 MB_MASTER


此文来源于网络 2022-04-01
